Гидравлический пресс КВТ для пробивки отверстий ПГРОу-60А
Описание

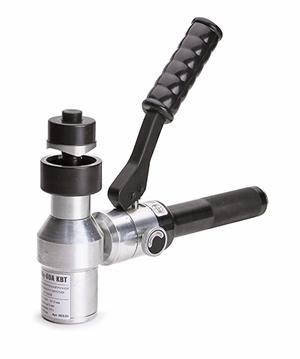

Гидравлический пресс КВТ для пробивки отверстий ПГРОу-60А предназначен для пробивки отверстий в стальных листах сборочных шкафов под кабельные вводы, приборы, кнопки, замки и пр., а также иных целей, не превышающих технических возможностей инструмента. Пресс ПГРОу-60А имеет угловую компановку. Рабочая голова расположена под углом 90° относительно корпуса инструмента и имеет возможность вращения на 360° вокруг центральной оси.
Гидравлический пресс состоит из рабочей головы, встроенного плунжерного насоса, резиновой емкости для масла, встроенной в полость неподвижной рукоятки, дроссельного винта для сброса давления, подвижной рукоятки. Рабочая голова состоит из гидроцилиндра, поршня с резиновыми и второпластовыми уплотнениями и возвратной пружины. Шток рабочей головы имеет внутреннее резьбовое отверстие для установки шпильки, на которой располагается опорная втулка и перфоформа, состоящая из матрицы и пуансона. Матрица свободно устанавливается на шпильку поверх опорной втулки, а пуансон устанавливается по резьбе на конце шпильки, таким образом матрица и пуансон устанавливаются соосно друг другу через пробиваемый стальной лист. Встроенный плунжерный насос нагнетает рабочую жидкость в гидроцилиндр инструмента, перемещая поршень внутрь рабочей головы, при этом пуансон, установленный на шпильке, перемещается в сторону матрицы и, проходя через стальной лист, входит в сопряжение с матрицей, высекая отверстие.
Комплектация:
- гидравлический угловой пресс ПГРОу-60А;
- набор из 8 сменных перфоформ;
- 2 резьбовые шпильки ∅ 11/20 мм;
- 1 резьбовая шпилька ∅ 20 мм;
- опорная втулка;
- ремкомплект (уплотнительные кольца);
- прочный пластиковый кейс.
Диаметры перфоформ в комплекте (мм):
- 16.2; 18.6; 20.5; 22.5; 25.4; 28.3; 37.0; 47.0.
 Наименование |
Конструкция рабочей головы
|
Диаметр вырезаемого отверстия max. (мм)
|
Максимальная толщина металла (мм)
|
Максимальное усилие пресса (т)
|
 Цена, руб |
| Гидравлический пресс КВТ для пробивки отверстий ПГРО-60А | прямая | 47 | 3 | 5 |
33 601 ₽
|
| Гидравлический пресс КВТ для пробивки отверстий ПГРОу-60А | угловая | 47 | 3 | 5 |
35 167 ₽
|
| Гидравлический пресс КВТ для пробивки отверстий ПГРОп-60А | поворотная | 47 | 3 | 5 |
40 144 ₽
|
Характеристики
- Гидропрессы
-
Тип прессагидравлический
-
Конструкция рабочей головыугловая
-
Назначение прессадля пробивки отверстий
-
Диаметр вырезаемого отверстия min. (мм)16,2
-
Диаметр вырезаемого отверстия max. (мм)47
-
Максимальная толщина металла (мм)3
-
Максимальное усилие пресса (т)5
-
Ход поршня (мм)25
-
Материал рабочей головыалюминий
-
Min. рабочая температура (град)-15
-
Max. рабочая температура (град)+50
-
Вес (кг)2,1
