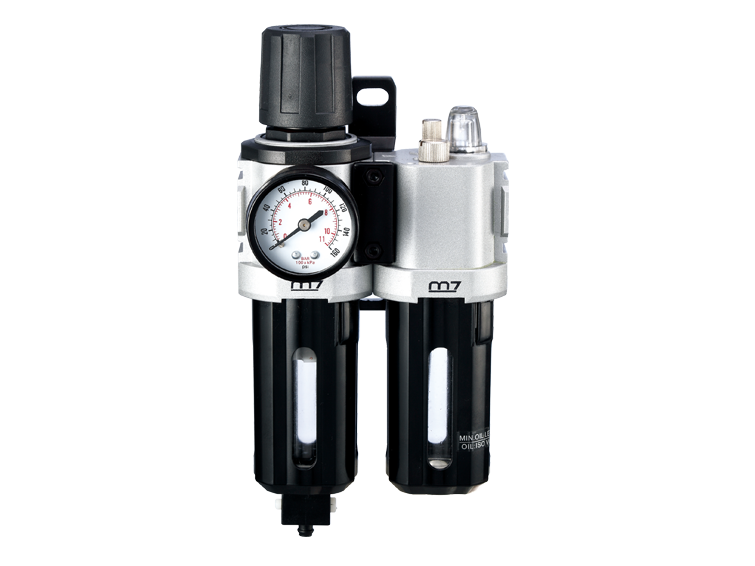

Фильтр влагоотделитель MIGHTY SEVEN SV-2330 с редуктором и лубрикатором 3/8"
Описание
Фильтр влагоотделитель MIGHTY SEVEN SV-2330 с редуктором и лубрикатором 3/8" устанавливается в пневмолинию и предназначен для подготовки сжатого воздуха (фильтрация, регулировка и добавление масла) для пневматического инструмента и оборудования.
Конструкция состоит из:
- Фильтра
Назначение: сбор конденсата влаги, образующейся в воздушной магистрали в результате перепадов давления и температуры окружающей среды. Конденсат накапливается в колбе устройства, и по мере заполнения сливается через выводной клапан.
- Редуктора
Назначение: выставление номинального давления на выходе, необходимого для нормальной работы инструментов и оборудования. Механизм редуктора встроен в блок фильтра.
- Манометра
Назначение: контроль давления, устанавливаемого редуктором. Манометр установлен на корпусе блока фильтра.
- Лубрикатора
Назначение: добавление в воздушную магистраль масла в виде аэрозоли, для смазки пневмоинструмента. Во время работы специальное масло порционно подаётся в магистраль из заранее заправленной прозрачной ёмкости.
Характеристики
- Регуляторы, редукторы и фильтры (пневмоинструмент)
-
Назначениеконтроль давления в пневмосистеме, смазывание трущихся деталей в пнемоинструменте
-
Степень фильтрации (мкм)5
-
Тип редукторавоздушный
-
Тип фильтрафильтр-лубрикатор-регулятор
-
Количество манометров (шт)1
-
Давление газа на входе (МПа)1,48
-
Максимальное давление (атм)9,53
-
Пропускная способность (л/мин)1100
-
Емкость слива (мл)15
-
Входное соединение3/8
-
Выходное соединение3/8
-
Рабочая температура min. (°C)-5
-
Емкость резервуара лубрикатора (мл)60
-
Рабочая температура max. (°C)+60
-
Вес (кг)0,9
