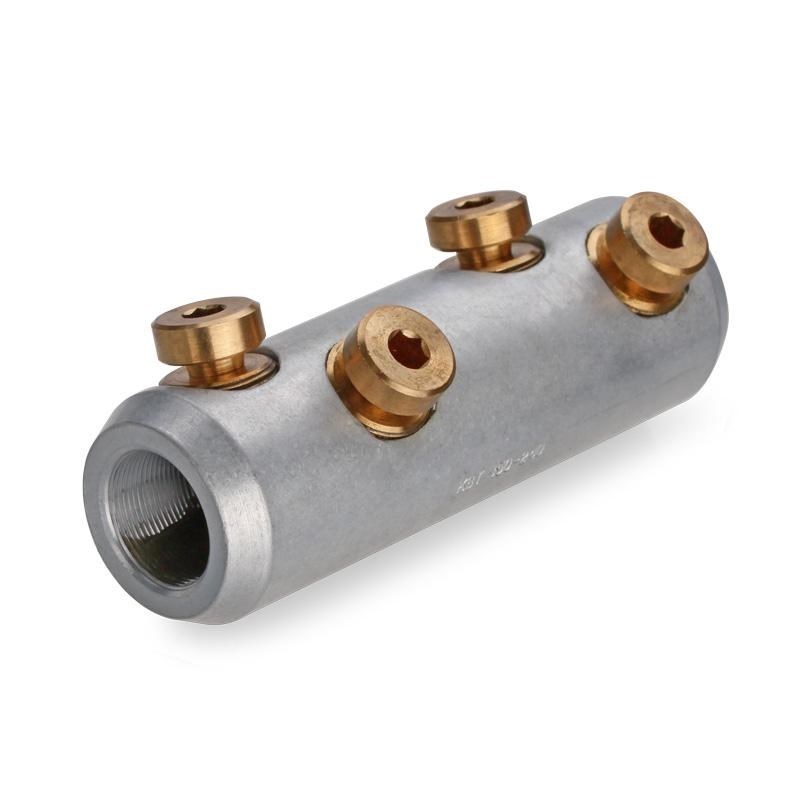

Болтовой соединитель КВТ 4СБЕ-35-70/120
Описание
Болтовой соединитель КВТ 4СБЕ-35-70/120 изготовлен по ТУ 3449-042-97284872-2011. Предназначены для соединения кабелей напряжением до 35 кВ. Центрально-симметричное отверстие под кабельную жилу в корпусе хвостовика способствует равномерному распределению напряженности электрического поля. Торцевые фаски для сглаживания напряженности электрического поля. Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большее пятно контакта жилы с корпусом соединителя и тем самым способствует снижению потерь в контактном соединении. Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля. Материал корпуса: специальный алюминиевый сплав. Материал болтов: медный сплав. Крепление на жиле осуществляется методом завинчивания болтов с внутренним шестигранником со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя. Внутренний шестигранник в головке болта позволяет производить монтаж наконечников в условиях ограниченного пространства. Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения. На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя. Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб. Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт.
 Наименование |
Диапазон сечений min. (мм.кв)
|
Диапазон сечений max. (мм.кв)
|
Длина снятия изоляции (мм)
|
Внутренний диаметр max. (мм)
|
 Цена, руб |
| Болтовой соединитель КВТ 4СБЕ-35-70/120 | 70 | 120 | 45 | 15 |
1 087 ₽
|
| Болтовой соединитель КВТ 4СБЕ-35-150/240 | 150 | 240 | 53 | 21 |
1 529 ₽
|
Характеристики
- Наконечники, гильзы, разъемы для проводов/кабелей (Кабельная арматура)
-
Типболтовой
-
СерияСБЕ-35
-
Материалспециальный алюминиевый сплав
-
Покрытиебез покрытия
-
Материал болтовмедный сплав
-
Кол-во болтов (шт)4
-
Расположение болтовугловое
-
Ширина головки болта (мм)5
-
Отверстие под кабельную жилуцентрально-симметричное
-
Диапазон сечений max. (мм.кв)120
-
Диапазон сечений min. (мм.кв)70
-
Длина снятия изоляции (мм)45
-
Общая длина (мм)100
-
Внешний диаметр (мм)27
-
Внутренний диаметр max. (мм)15
-
Рабочее напряжение max. (кВ)35
-
Количество в упаковке (шт)10
