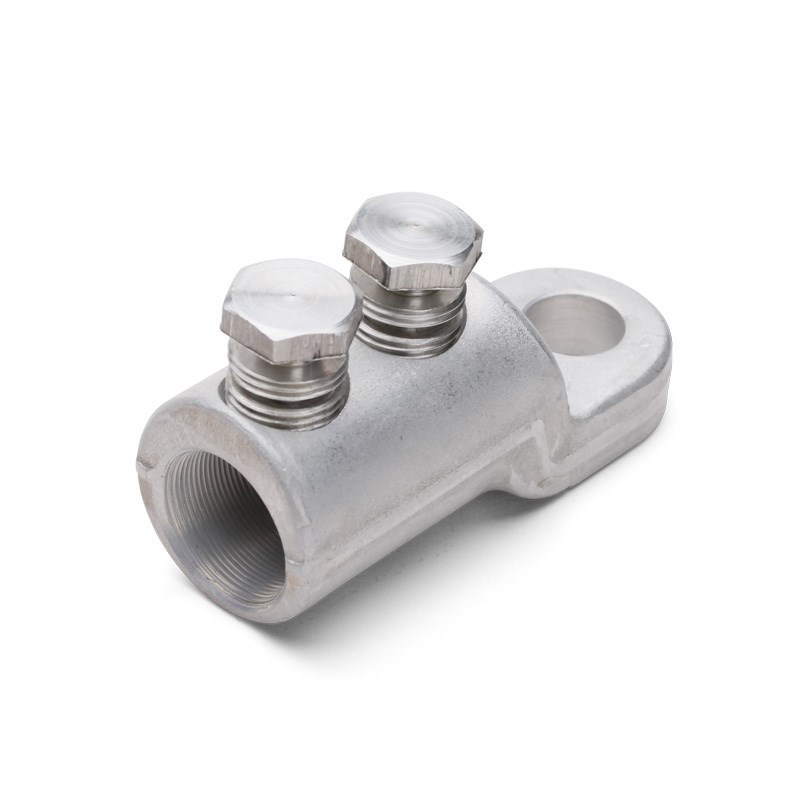

Болтовой наконечник КВТ 2НБ-25/50
Описание
Болтовой наконечник КВТ 2НБ-25/50 изготовлен по ТУ 3449-009-97284872-2006. Предназначен для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных. Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля. Рядное расположение болтов на корпусе наконечника. Эксцентриковое отверстие под кабельную жилу в корпусе наконечника. Рабочее напряжение: до 10 кВ. Материал корпуса и болтов: специальный алюминиевый сплав. Покрытие: без покрытия. Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника. Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса. Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения. На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя. Инструмент для монтажа: набор НМБ-6 (КВТ). Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб. Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт.
 Наименование |
Диапазон сечений min. (мм.кв)
|
Диапазон сечений max. (мм.кв)
|
Длина лопатки(мм)
|
Min. рабочая температура (град)
|
Внутренний диаметр max. (мм)
|
 Цена, руб |
| Болтовой наконечник КВТ 1НБ-10/25 | 10 | 25 | 15,2 | - | 8 |
115 ₽
|
| Болтовой наконечник КВТ 2НБ-25/50 | 25 | 50 | 21,5 | - | 11 |
270 ₽
|
| Болтовой наконечник КВТ 2НБ-70/120 | 70 | 120 | 26,5 | - | 17 |
435 ₽
|
| Болтовой наконечник КВТ 2НБ-150/240 | 150 | 240 | 34,5 | - | 25 |
706 ₽
|
Характеристики
- Наконечники, гильзы, разъемы для проводов/кабелей (Кабельная арматура)
-
Типболтовой
-
СерияНБ
-
Материалспециальный алюминиевый сплав
-
Покрытиебез покрытия
-
Материал болтовспециальный алюминиевый сплав
-
Кол-во болтов (шт)2
-
Расположение болтоврядное
-
Ширина головки болта (мм)12
-
Отверстие под кабельную жилуэксцентриковое
-
Диапазон сечений max. (мм.кв)50
-
Диапазон сечений min. (мм.кв)25
-
Диаметр крепежного отверстия наконечника (мм)10,5
-
Расстояние от оси крепежного отверстия до края лопатки(мм)9,5
-
Толщина лопатки8
-
Длина снятия изоляции (мм)32
-
Общая длина (мм)60
-
Длина лопатки(мм)21,5
-
Внешний диаметр (мм)19
-
Внутренний диаметр max. (мм)11
-
Рабочее напряжение max. (кВ)10
-
Количество в упаковке (шт)10
